製品特長
静荷重 890kg
NTT試験波 R8で耐震荷重560kg ※SIシリーズ
NEBS Zone4 で耐震荷重300kg ※SIシリーズ
NEBS Zone4及びNTT試験波 R8での加振試験による性能評価を実施、
搭載荷重300kg、560kgにおいてそれぞれラックの主要構造に破損がないことを確認しております。
自在なカスタマイズが可能
ご使用環境に合わせたサイズにてラックを制作いたします。
希望のパーツを組み合わせてお作りします。
開口率84.3％の扉
セキュリティ性や強度を保ちつつ、84.3％と高い開口率を
実現しています。
※パンチング窓の場合
基本仕様・型番
FSR-SH／SI シリーズ
- 寸法
- W：600／700㎜
H ：700／1000／1500／1800／2000／2200㎜
D ：600／700／800／900／1000㎜
※その他特型寸法もご相談承ります
- ユニット数
- 12U／19U／30U／37U／42U／46U
12H／18H／28H／34H／38H／42H
ラインナップ
オプション構成：前後扉（パンチング）＋ 両側面板（窓なし）
W600 ／ H700 ／ユニット数 12U
W600 ／ H1000 ／ユニット数 19U
W600 ／ H1500 ／ユニット数 30U
W600 ／ H1800 ／ユニット数 37U
W600 ／ H2000 ／ユニット数 42U
W600 ／ H2200 ／ユニット数 46U
W700 ／ H700 ／ユニット数 12U
W700 ／ H1000 ／ユニット数 19U
W700 ／ H1500 ／ユニット数 30U
W700 ／ H1800 ／ユニット数 37U
W700 ／ H2000 ／ユニット数 42U
オプション
-
片扉タイプ （窓なし）
-
片扉タイプ （塩ビ窓）
-
片扉タイプ （パンチング窓）
-
片扉タイプ （高開口率パンチング窓）
-
折戸タイプ （窓なし）
-
折戸タイプ （パンチング窓）
-
側面パネルラッチ式 （窓なし）
-
側面パネルラッチ式 （パンチング窓）
-
側面パネルネジ止め式 （窓なし）
-
側面パネルネジ止め式 （パンチング窓）
-
側面パネル固定式 セキュリティタイプ（窓なし）
-
側面パネル固定式 セキュリティタイプ（パンチング窓）
-
背面上下パネル
-
背面パネルラッチ式 （窓なし）
-
背面パネルラッチ式 （塩ビ窓）
-
背面パネルラッチ式 （パンチング窓）
-
背面パネルネジ止め式 （窓なし）
-
背面パネルネジ止め式 （塩ビ窓）
-
背面パネルネジ止め式 （パンチング窓）
-
天板 （窓なし）
-
天板 （パンチング窓）
-
天板 （FAN付）
-
マウントアングル
-
サポートレール
-
L型レール
-
マウントアングル取付棚 固定棚／EIA用
-

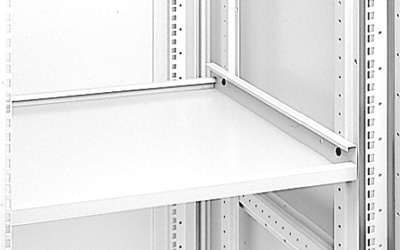

マウントアングル取付棚 スライド棚／EIA用
-
直付棚 固定棚
-
直付スライド棚
-
電源（コンセントバー）
-
上部連結金具
型番：FRP-BTS
仕様：スチール製
入数：1組（2個）
※連結ボルト付属
-

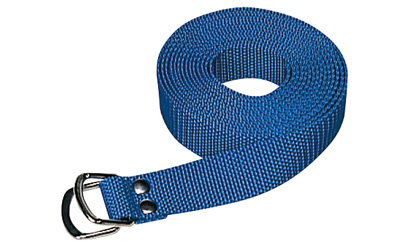

耐震ベルト
型番：FRP-BB3
仕様：3ｍ
入数：1本
-
アイボルト
型番：FRP-EB12
仕様：M12
入数：1組（4個）
-
M5ケージナット・化粧ビスセット
型番：FRP-CN5
仕様：M5
入数：50個
-
M6ケージナット・化粧ビスセット
型番：FRP-CN5
仕様：M6
入数：50個
-
キャスター
型番：FRP-BCS
仕様：許容荷重 150kg
入数：1組（4個）
-
アジャスター
型番：FRP-BAJ
仕様：許容荷重 400kg
入数：1組（4個）
-
下部絶縁板セット
型番：FRP-IBB
仕様：絶縁板、絶縁ブッシュ
M12ボルトセット
入数：1組（4セット）
